PREFABSKÅP LK UNI-AVST. 8/5

Prefabskåp LK UNI-Avstängning 8/5Skåpen är avsedda att monteras inbyggt i vägg alternativt i tak eller utvändigt på vägg. Minsta regeltjocklek vid inbyggnad är 95 mm för UNI, 120 mm för UNI 550 L, respektive 145 mm för
UNI 550 XL.

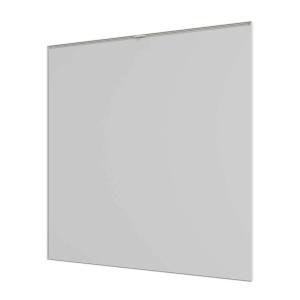

Skåpen kan kompletteras med ram/lucka. Det finns fyra typer av ram/lucka beroende på om skåpen är monterade invändigt eller utvändigt på innervägg alternativt i tak. Skåpen skall monteras enligt branschregler ”Säker Vatteninstallation”.

Vid utvändigt montage kan skåpen även kompletteras med sockel för dölja rör mellan skåp och golv. Sockeln passar dock ej till UNI 550 L och XL.

LK Fördelarskåp UNI levereras med:

• Skruvar och packning för montage av skåp
• Konsoler 2 st låga och 2 st höga
• Röd plugg till M8-hål i rygg
• LK Tätningsplugg Svart
• Bälgmuff för dränage
• Dränageböj med utloppsbricka och skruv
• Sprutskydd
• Skyddspåse att trä över under byggtiden
• Monteringsanvisning.

Skåpens gavlar är försedda med knockouthål för eventuell sidoanslutning av matningsledningar. Ovansidan av skåpet har knockouthål för eventuell matningsledning eller kopplingsledningar.

LK Prefabskåp UNI
Skåpen monteras i enlighet med ovanstående anvisning med undantag för montage av LK Fördelare UNI eller LK Fördelare UNI Push som redan är monterad vid leverans. LK Kulventil 509
röd respektive blå är monterad på fördelaren. Erforderligt antal skåpsgenomföringar för både matning samt kopplingsledningar är förmonterade. LK Pressanslutningskoppling AX16xG15 för kopplingsledningar ingår i LK Prefabskåp UNI och är endast handdragna.
